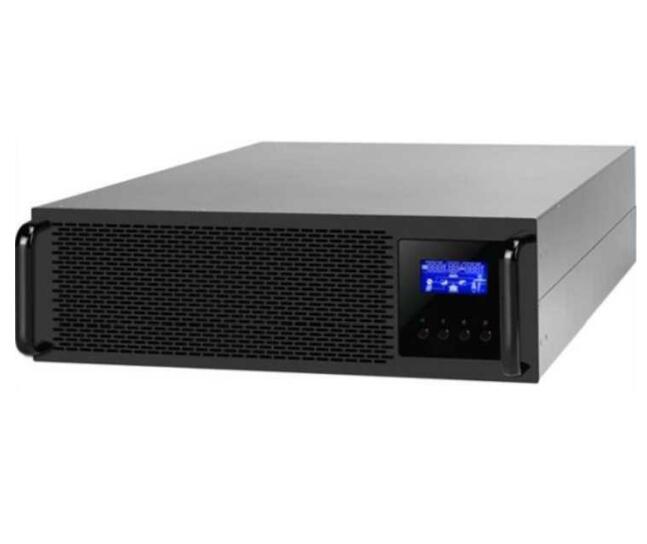

高度3U，48锂电池，零切换时间，最多支持9台并机，可共用电池组，60A充电电流。
ETC 48V锂电 3-6KVA机架式参数
表1 市电模式规格
|
型号 |
Galleon One 3KL-48V |
Galleon One 5KL-48V |
Galleon One 6KL-48V |
|
额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
输入电压波形 |
纯正弦波 |
||
|
额定输入电压 |
220Vac |
||
|
最低转换电压 |
110Vac ±7V |
||
|
最低返回电压 |
120Vac ±7V |
||
|
最高转换电压 |
280Vac ±7V |
||
|
最高返回电压 |
270Vac ±7V |
||
|
最大交流输入电压 |
300Vac |
||
|
额定输入频率 |
50Hz / 60Hz (自动检测) |
||
|
最低转换频率 |
46(56) ± 1Hz |
||
|
最低返回频率 |
46.5(57) ± 1Hz |
||
|
最高转换频率 |
54(64) ± 1Hz |
||
|
最高返回频率 |
53(63) ± 1Hz |
||
|
功率因数 |
>0.98 |
||
|
输出短路保护 |
在线模式：断路器 电池模式：电子电路 |
||
|
效率（在线模式） |
93%（峰值效率） |
||
|
转换时间 |
在线模式←→电池模式 0ms 在线模式/电池模式←→旁路模式 4ms |
||
|
过载保护 |
5秒@≥130%负载； 10秒@ 100%~130% 负载 |
||
表2 电池模式规格
|
型号 |
Galleon One 3KL-48V |
Galleon One 5KL-48V |
Galleon One 6KL-48V |
|
额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
输出电压波形 |
纯正弦波 |
||
|
输出电压范围 |
220Vac ±5% |
||
|
输出频率 |
50Hz 或 60Hz |
||
|
峰值效率 |
90% |
||
|
过载保护 |
5秒@≥130%负载； 10秒@ 100%~130% 负载 |
||
|
浪涌容量 |
2倍额定功率为5秒 |
||
|
额定直流输入电压 |
48Vdc |
||
|
工作范围 |
40Vdc - 60Vdc |
||
|
冷启动电压 |
46Vdc |
||
|
低直流警告电压 @负载<50% @负载≥50% |
45.0Vdc 44.0Vdc |
||
|
低直流警告返回电压 @负载<50% @负载≥50% |
47.0Vdc 46.0Vdc |
||
|
低直流终止电压 @负载<50% @负载≥50% |
43.0Vdc 42.0Vdc |
||
|
高直流恢复电压 |
64Vdc |
||
|
高直流终止电压 |
66Vdc |
||
|
空载功耗 |
<67W @48V |
||
表3 充电模式规格
|
市电充电模式 |
||||
|
型号 |
3KL-48V |
5KL-48V |
6KL-48V |
|
|
额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
|
充电电流 @标称输入电压 |
默设：10A； 最大：60A |
|||
|
快速充电电压 |
铅酸电池 |
58.4Vdc |
||
|
普通电池 |
56.4Vdc |
|||
|
浮充电压 |
54.0Vdc |
|||
|
过充电保护 |
66.0Vdc |
|||
|
充电方法 |
3-Step |
|||
表4 ECO / 旁路模式规格
|
旁路模式 |
|||
|
型号 |
3KL-48V |
5KL-48V |
6KL-48V |
|
额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
输入电压波形 |
纯正弦波 |
||
|
最低转换电压 |
176Vac ±7V |
||
|
最低返回电压 |
186Vac ±7V |
||
|
最高转换电压 |
280Vac ±7V |
||
|
最高返回电压 |
270Vac ±7V |
||
|
额定输入频率 |
50Hz / 60Hz (自动检测) |
||
|
最低转换频率 |
46(56) ± 1Hz |
||
|
最低返回频率 |
46.5(57) ± 1Hz |
||
|
最高转换频率 |
54(64) ± 1Hz |
||
|
最高返回频率 |
53(63) ± 1Hz |
||
表5 一般规格
|
型号 |
3KL-48V |
5KL-48V |
6KL-48V |
|
额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
并联能力 |
有 |
||
|
通讯 |
RS232 和USB |
||
|
安全认证 |
CE |
||
|
工作温度范围 |
0℃ to 55℃ |
||
|
贮存温度 |
-15℃ ~ 60℃ |
||
|
湿度 |
5%至95%相对湿度（非冷凝） |
||
|
尺寸（D*W*H）, mm |
420×438×130.8 |
||
|
净重/公斤（KG） |
15 kg |
||
