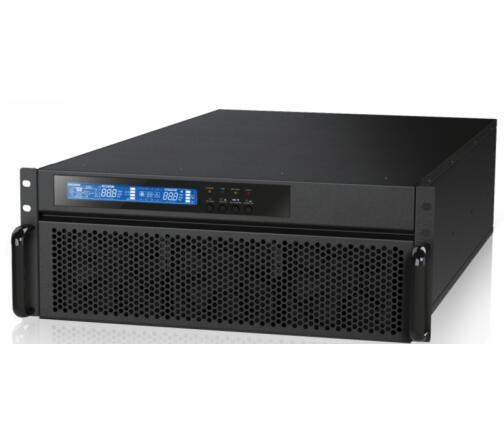

Galleon II  三进三出30-60K 机架式参数

型号

30KVA

40KVA

60KVA

容量*

30KVA /30KW

40KVA /40KW

60KVA /60KW

相位

三相接地式

输入

电压范围

最低转换电压

50% 负载时，110 VAC ( Ph-N ) ± 3 %;

100% 负载时，176VAC ( Ph-N) ± 3 %

最低复原电压

最低转换电压+ 10V

最高转换电压

50% 负载时，300 VAC (L-N) ± 3 %；

100% 负载时，276 VAC (L-N) ± 3 %

最高复原电压

最高转换电压- 10V

频率范围

46Hz ~ 54 Hz @ 50Hz 系统

56Hz ~ 64 Hz @ 60Hz 系统

功率因素

100%负载时≧ 0.99

输出

相位

3相+中性线

输出电压

360 /380/400/415 VAC（Ph-Ph）

208*/220/230/240 VAC（Ph-N）

AC 电压范围

± 1%

频率范围 (同步范围)

46Hz ~ 54 Hz @ 50Hz 系统

56Hz ~ 64 Hz @ 60Hz 系统

频率范围 (电池模式)

50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz

过载

AC 模式

100%~110%: 60分钟；110%~125%: 10分钟；125%~150% 1分钟，>150% : 立即

电池模式

100%~110%: 60分钟；110%~125%: 10分钟；125%~150% 1分钟，>150% : 立即

电流峰值比

3:1 最大值

谐波失真

≦ 2 % @ 100% 线性负载

≦ 5 % @ 100% 非线性负载

切换时间

在线电池

0 ms

变频旁路

0 ms (当相位锁定失败的时候，变频器转入旁路会发生小于4毫秒的中断)

变频ECO

<10 毫秒

效率

AC模式

95.5%

ECO模式

98.5%

电池模式

94.5%

电池

长延机

型号

依用途而异

数目

32 ~ 40 PCS（可调整）

充电电流

1/2/3/4/5/6/7/8/9/10/11/12A

 ± 10%（可设置）

最大值12A

1/2/3/4/5/6/7/8/9/10/11/12A/13/14/15/16A ± 10%（可设置）

最大值16A

1/2/3/4/5/6/7/8/9/10/11/12A/13/14/15/16/17/18A

 ± 10%（可设置）

最大值18A

充电电压

+ /- 13.65VDC *N ± 1 %（N=16~20）

外观

尺寸,

深X宽X高(mm)

797 X 438 X 176（4U）

净重 (kgs)

41.5

42.5

45

环境条件

操作温度

0 ~ 40°C (当温度大于 25°C，电池的寿命会缩减)

操作湿度

<95 % 且无结露情形

操作海拔高度**

<1000m

保护

IP20

噪音

小于 65 dB @ 1 米

小于 70 dB @ 1 米

小于 70 dB @ 1 米

管理

智能型 RS-232 或 USB

支援 Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, 和 MAC

选配 SNMP

支持由 SNMP 管理员和网络浏览器进行电力管理
