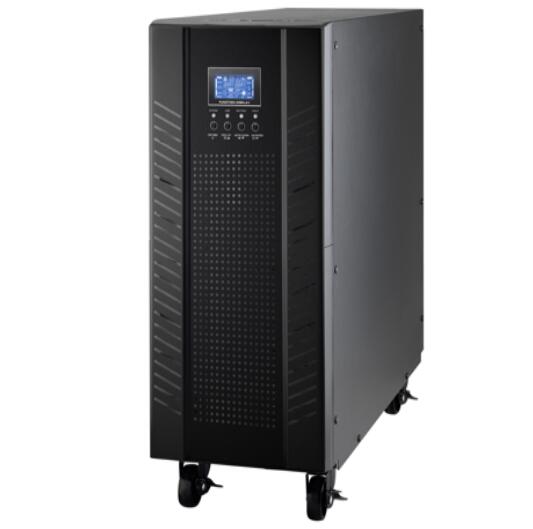

Galleon II 30-80KVA 高频机参数
400V
|
型号 |
30K(L) |
40K(L) |
60KL |
80KL |
|
|
容量* |
30KVA / 27KW |
40KVA / 36KW |
60KVA / 54KW |
80KVA / 72KW |
|
|
输入 |
|||||
|
电压范围 |
最低转换电压 |
110 VAC(Ph-N) ± 3 % 于 50%负载; 176 VAC(Ph-N) ± 3 %于 100%负载 |
|||
|
最低回复电压 |
最低转换电压+ 10V |
||||
|
最高转换电压 |
300 VAC(L-N) ± 3 %于 50%负载; 276 VAC(L-N) ± 3 %于 100%负载 |
||||
|
最高回复电压 |
最高转换电压- 10V |
||||
|
频率范围 |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
||||
|
相位 |
3 相+中性线 |
||||
|
功率因数 |
≧ 0.99 于 100%负载 |
||||
|
输出 |
|||||
|
相位 |
3 相+中性线 |
||||
|
输出电压 |
360/380/400/415VAC (Ph-Ph) |
||||
|
208*/220/230/240VAC (Ph-N) |
|||||
|
AC 电压精度 |
± 1% |
||||
|
频率范围 (同步范围) |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
||||
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
||||
|
过载 |
AC 模式 |
100%~110%: 10 分钟; 110%~130%: 1 分钟; >130% : 1 秒钟 |
|||
|
电池模式 |
100%~110%: 30 秒钟; 110%~130%: 10 秒钟 c; >130% : 1 秒钟 |
||||
|
电流峰值比 |
3:1 (最大值) |
||||
|
谐波失真 |
≦ 2 % @ 100%线性负载; ≦ 5 % @ 100%非线性负载 |
||||
|
切换时间 |
市 |
0 ms |
|||
|
逆 |
0 ms (锁相失败, <4ms 中断发生) |
||||
|
逆 |
<10 ms |
||||
|
效率 |
|||||
|
AC 模式 |
94% |
||||
|
电池模式 |
93.5% |
||||
|
电池 |
|||||
|
标准机 |
型号 |
12 V / 7 Ah |
12 V / 9 Ah |
无 |
|
|
数量 |
(16+16)颗 x 2 串 |
||||
|
充电时间 |
9 小时充至 90%的容量 |
||||
|
充电电流 |
2.0 A ± 10% (最大值) |
||||
|
充电电压 |
+/-218 VDC ± 1% |
||||
|
长延机 |
型号 |
依用途而异 |
|||
|
数量 |
32 ~ 40 (可调整) |
||||
|
充电电流 |
4.0 A ± 10% (最大值) |
8.0 A ± 10% (最大值) |
|||
|
充电电压 |
+/- 13.65 VDC * N ± 1% (N = 16~20) |
||||
|
外观 |
|||||
|
标准机 |
尺寸, 深 X 宽 X 高 mm |
815 x 300 x 1000 |
815 x 300 x 1000 |
无 |
|
|
净重 (公斤) |
225 |
250 |
|||
|
长延机 |
尺寸, 深 X 宽 X 高 mm |
815 x 300 x 1000 |
815 x 300 x 1000 |
790 x 360 x 1010 |
790 x 360 x 1010 |
|
净重 (公斤) |
60 |
61 |
108 |
113 |
|
|
环境条件 |
|||||
|
操作温度 |
0 ~ 40°C (电池寿命在> 25°C 的环境中会缩短) |
||||
|
操作湿度 |
<95 %且无结露情形 |
||||
|
操作海拔高度** |
<1000m** |
||||
|
噪音 |
小于 60dB @ 1 Meter |
小于 70dB @ 1 Meter |
小于 75dB @ 1 Meter |
||
|
管理 |
|||||
|
智能型 RS-232 或 USB |
支援 Windows® 2000/2003/XP/Vista/2008、Windows® 7/8/10、Linux 和 MAC |
||||
|
选配 SNMP |
支持由 SNMP 管理员和网络浏览器进行电力管理 |
||||
* 当输出电压调整到 208VAC 时，容量是为额定容量的 90% 。
**如果 UPS 安装并用于海拔高度超过 1000 公尺的环境时，输出功率在计算上应每 100 公尺递减 1%。
***产品规格有所变更时，并不另行通知，敬请见谅。
208V
|
型号 |
15K(L) |
20K(L) |
30KL |
40KL |
|
|
容量* |
15KVA / 13.5KW |
20KVA / 18KW |
30KVA / 27KW |
40KVA / 36KW |
|
|
输入 |
|||||
|
电压范围 |
最低转换电压 |
70 VAC(Ph-N) ± 3 %于 50%负载 88 VAC(Ph-N) ± 3 %于 100%负载 |
|||
|
最低回复电压 |
最低转换电压+ 5V |
||||
|
最高转换电压 |
156 VAC(L-N) ± 3 %于 50%负载 146 VAC(L-N) ± 3 %于 100%负载 |
||||
|
最高回复电压 |
最高转换电压- 5V |
||||
|
频率范围 |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
||||
|
相位 |
3 相+中性线 |
||||
|
功率因数 |
≧ 0.99 于 100%负载 |
||||
|
输出 |
|||||
|
相位 |
3 相+中性线 |
||||
|
输出电压 |
208/220VAC (Ph-Ph) |
||||
|
120/127VAC (Ph-N) |
|||||
|
AC 电压精度 |
± 1% |
||||
|
频率范围 (同步范围) |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
||||
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
||||
|
过载 |
AC 模式 |
100%~110%: 10 分钟; 110%~130%: 1 分钟; >130% : 1 秒钟 |
|||
|
电池模式 |
100%~110%: 30 秒钟; 110%~130%: 10 秒钟; >130% : 1 秒钟 |
||||
|
电流峰值比 |
3:1 (最大值) |
||||
|
谐波失真 |
≦ 3 % @ 100%线性负载; ≦ 4 % @ 100%非线性负载 |
||||
|
切换时间 |
市 |
0 ms |
|||
|
逆 |
0 ms (锁相失败, <4ms 中断发生) |
||||
|
逆 |
<10 ms |
||||
|
效率 |
|||||
|
AC 模式 |
94% |
||||
|
电池模式 |
93.5% |
||||
|
电池 |
|||||
|
标准机 |
型号 |
12 V / 7 Ah |
12 V / 9 Ah |
无 |
|
|
数量 |
(8+8) 颗 x 2 串 |
||||
|
充电时间 |
9 小时充至 90%的容量 |
||||
|
充电电流 |
2.0 A ± 10% (max.) |
||||
|
充电电压 |
+/-109 VDC ± 1% |
||||
|
长延机 |
型号 |
依用途而异 |
|||
|
数量 |
16 ~ 20(可调整) |
||||
|
充电电流 |
4.0 A ± 10% (最大值) |
4.0 A ± 10% (最大值) |
|||
|
充电电压 |
+/- 13.65 VDC * N ± 1% (N = 8~10) |
||||
|
外观 |
|||||
|
标准机 |
尺寸, 深 X 宽 X 高 mm |
815 x 300 x 1000 |
815 x 300 x 1000 |
无 |
|
|
净重 (公斤) |
152 |
117 |
|||
|
长延机 |
尺寸, 深 X 宽 X 高 mm |
815 x 300 x 1000 |
815 x 300 x 1000 |
790 x 360 x 1010 |
790 x 360 x 1010 |
|
净重 (公斤) |
60 |
61 |
108 |
113 |
|
|
环境条件 |
|||||
|
操作温度 |
0 ~ 40°C (电池寿命在> 25°C 的环境中会缩短) |
||||
|
操作湿度 |
<95 %且无结露情形 |
||||
|
操作海拔高度** |
<1000m** |
||||
|
噪音 |
小于 60dB @ 1 Meter |
小于 70dB @ 1 Meter |
小于 75dB @ 1 Meter |
||
|
管理 |
|||||
|
智能型 RS-232 或 USB |
支援 Windows® 2000/2003/XP/Vista/2008、Windows® 7/8/10、Linux 和 MAC |
||||
|
选配 SNMP |
支持由 SNMP 管理员和网络浏览器进行电力管理 |
||||
*如果 UPS 安装并用于海拔高度超过 1000 公尺的环境时，输出功率在计算上应每 100 公尺递减 1%。
**产品规格有所变更时，并不另行通知，敬请见谅。
