耐各种负荷的电隔离设计
反相频率运行，支持非中性点输入
电路板全涂覆三防漆
能承受各种恶劣环境
支持重型设备，半波型负载
最多4台机组并联运行
输出功率因数可达0.8
丰富的网络通讯接口
独特的通风设计，有效散热

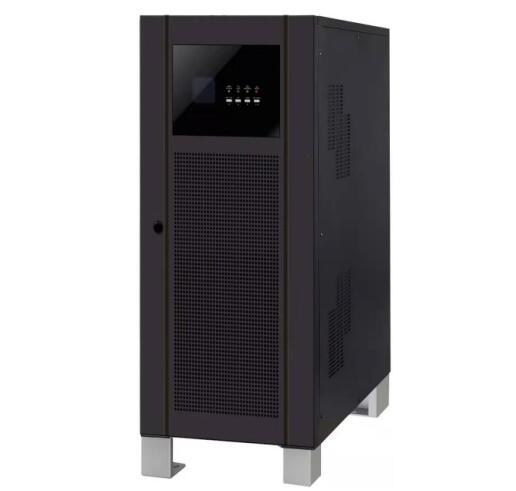

3C33 10KVA-40KVA参数
Table1: 市电输入
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
额定容量 |
10KVA/8KW |
15KVA/12KW |
20KVA/16KW |
30KVA/24KW |
40KVA/32KW |
|
额定电压 |
3 x 380 / 400V (3Ph+ N) |
||||
|
额定频率 |
50Hz/60Hz |
||||
|
电压范围 |
165V~280V (Ph-N) / 285V~485V (Ph-Ph) |
||||
|
频率范围 |
46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz |
||||
|
额定输入电流/单一相位 |
20A |
30A |
38A |
56A |
73A |
Table 2: 电池参数
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
电池节数 |
29/30/31/32 PCS (12V in series) |
||||
|
额定电压 |
348/360/372/384VDC(默认值348VDC) |
||||
|
充电 电流 |
默认值 10A; 最大值=容量(KW)/总电池电压(实时电压), ※ 最大电流不超过 40A |
默认值 10A; 最大值 40A; 满载最大电流 5A |
|||
|
浮充电压 |
13.5VDC / 单颗 (12V) |
||||
|
高压保护 |
15.0 VDC / 单颗 (12V) |
||||
Table 3: 逆变输出
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
输出波形 |
标准正弦波 |
||||
|
额定电压 |
220/230/240VAC (Ph + N) |
||||
|
误差 |
±1% (平衡负载) |
||||
|
额定频率 |
50/60 Hz ±1 % |
||||
|
电压谐波 |
线性负载<2%; PF 0.8 非线性负载<5% |
||||
|
过载能力 |
110%~150% 10min~60s; >160% 200ms |
||||
|
效率 |
>90% |
||||
Table 4:静态旁路
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
额定电压 |
220 / 230 / 240VAC（Ph + N） |
||||
|
额定频率 |
50Hz/60Hz |
||||
|
电压范围 |
176V ~ 264V (Ph-N) / 304V ~ 456V (Ph-Ph) |
||||
|
频率范围 |
46Hz ~ 54Hz @50Hz; 56Hz ~ 64Hz @60Hz |
||||
|
转换时间 |
同步切换: 0ms |
||||
|
过载能力 |
150% ~ 180%: 1h ~ 300s; >180% ：300s |
||||
Table 5: ECO 旁路（默认关闭）
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
额定电压 |
220 / 230 / 240VAC（Ph + N） |
||||
|
额定频率 |
50Hz/60Hz |
||||
|
电压范围 |
176V ~ 264V (Ph-N) / 304V ~ 456V (Ph-Ph) |
||||
|
频率范围 |
48Hz ~ 52Hz @52Hz; 58Hz ~ 62Hz @60Hz |
||||
|
转换时间 |
<10ms |
||||
Table 6: 环境参数
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
工作温度 范围 |
0°C ~ 55°C |
||||
|
存储温度 范围 |
-15ºC ~ 60ºC |
||||
|
海拔高度 |
0 ~ 1000m |
||||
|
(当海拔超过 1000m，请参阅章节 3.1 降额说明) |
|||||
|
湿度 |
5% ~ 95% 非凝露 |
||||
|
IP 等级 |
IP21 |
||||
|
冷却方式 |
强制风冷 |
||||
|
通信方式 |
RS232, USB, 智能卡槽（Modbus and SNMP) |
||||
Table 7: 结构参数
|
型号 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
深度 (mm) |
560 |
560 |
560 |
683 |
683 |
|
宽度 (mm) |
360 |
360 |
360 |
450 |
450 |
|
高度 (mm) |
900 |
900 |
900 |
1100 |
1100 |
|
净重量 (kg) |
108 |
130 |
146 |
220 |
256 |
